이미지 매칭



이미지 매칭 Image Matching

• 서로 다른 두 이미지를 비교해서 짝이 맞는 같은 형태의 객체가 있는지 찾아내는 기술
• 키포인트 (Keypoint): 이미지 내에서 특징적인 위치를 나타내는 점
• 디스크립터 (Descriptor): 키포인트 주변의 지역적인 이미지 정보를 숫자 벡터로 표현한 것.
  • 이 벡터는 해당 키포인트의 "지문" 역할
  • 다른 이미지에서 유사한 특징점을 찾을 때 비교에 사용
• ORB (Oriented FAST and Rotated BRIEF) 특징점 검출기:
  • FAST 알고리즘을 이용해 키포인트 검출
  • BRIEF 알고리즘을 이용해 디스크립터 생성
  • Oriented & Rotated: 키포인트의 방향성과 디스크립터의 회전 개념을 추가



특징 디스크립터 Feature Descriptor

img1 = cv.imread('taekwonv1.jpg') # 비교할 이미지 로드
img2 = cv.imread('figures2.jpg')
gray1 = cv.cvtColor(img1, cv.COLOR_BGR2GRAY) # 특징점 검출을 위해 흑백으로
gray2 = cv.cvtColor(img2, cv.COLOR_BGR2GRAY)

# ORB(Oriented FAST and Rotated BRIEF) 특징점 검출기
detector = cv.ORB_create() # 검출기 생성
kp1, desc1 = detector.detectAndCompute(gray1, None) # 각 이미지의 키포인트(kp)와
kp2, desc2 = detector.detectAndCompute(gray2, None) # 디스크립터(desc)를 추출



특징 매칭 Feature Matching

# 2개의 그림에서 특징들이 서로 일치하는 부분을 매칭
matcher = cv.BFMatcher(cv.NORM_HAMMING, crossCheck=True)
matches = matcher.match(desc1, desc2)

# 매칭된 결과를 거리의 오름차순으로 정렬(가까울 수록 좋은 매칭)
matches = sorted(matches, key=lambda x:x.distance)

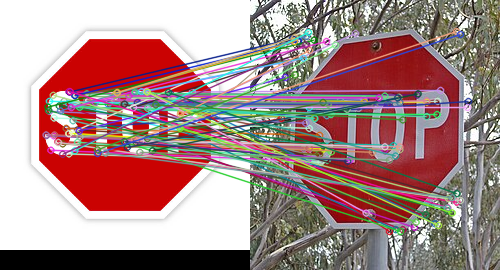

# 결과 시각화 (다음 장)
res1 = cv.drawMatches(img1, kp1, img2, kp2, matches, None,
                    flags=cv.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS)
show(res1)



호모그래피 Homography

• 두 장의 사진이 다른 방향과 각도에서 촬영한 것이므로 완전히 일치하지는 않음
• 투시 변환을 통해서 방향과 각도를 맞출 수 있음(호모그래피 ≒ 투시 변환)

# 두 이미지에서 매칭된 점의 좌표들을 추출
src_pts = np.float32([ kp1[m.queryIdx].pt for m in matches ])
dst_pts = np.float32([ kp2[m.trainIdx].pt for m in matches ])

# RANSAC 알고리즘으로 두 좌표들을 최대한 맞출 수 있는 변환 행렬을 계산
# (임계값 5.0 이하의 점들만 포함)
mtrx, mask = cv.findHomography(src_pts, dst_pts, cv.RANSAC, 5.0)



시각화

h,w = img1.shape[:2] # 원본 이미지 크기
pts = np.float32([ [[0,0]],[[0,h-1]],[[w-1,h-1]],[[w-1,0]] ]) # 원본 이미지의 네 모서리 좌표
dst = cv.perspectiveTransform(pts, mtrx) # ..가 img2에 어떻게 변환되는지

# 시각화
img2 = cv.polylines(img2,[np.int32(dst)],True,(0, 255, 0),3, cv.LINE_AA)
show(img2)

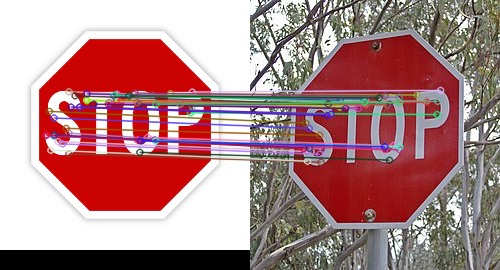

좋은 매칭점만 보기

matchesMask = mask.ravel().tolist() # RANSAC 알고리즘으로 걸러진 좋은 매칭점은 1
[kp for kp, m in zip(matches, matchesMask) if m == 1] # mask 값이 1인 매칭점
res2 = cv.drawMatches(img1, kp1, img2, kp2, matches, None, # ..만 시각화
                     matchesMask = matchesMask,
                     flags=cv.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS)
show(res2)



퀴즈
