카메라 교정

실습 준비

어안 렌즈로 같은 체커보드를 각도를 바꿔 가며 촬영한 사진 4장을 사용.

import glob

import cv2 as cv
import numpy as np
from yeom import to_pil

파일 열기:

src = cv.imread("fisheye01.jpg")
gray = cv.cvtColor(src, cv.COLOR_BGR2GRAY)  # 교차점 검출은 그레이스케일에서 수행

카메라 왜곡

카메라 왜곡(camera distortion)은 렌즈의 형태 때문에 직선이 휘어 보이는 현상.

배럴(barrel) 왜곡: 화면 중심이 볼록하게 부풀어 보임
핀쿠션(pincushion) 왜곡: 화면 중심이 오목하게 눌려 보임

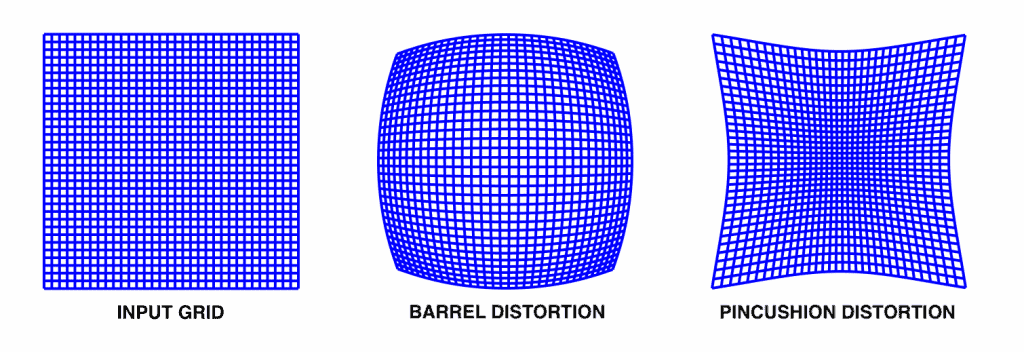

직선이 바깥쪽으로 부푼 배럴 왜곡과 안쪽으로 오목한 핀쿠션 왜곡

어안 렌즈로 촬영해 건물의 직선이 크게 휘어 보이는 사진

왜곡을 바로잡는 방법은 크게 세 가지.

교정 패턴(calibration pattern): 크기를 아는 패턴을 여러 각도에서 촬영해 렌즈의 왜곡을 계산. 체커보드 패턴, 원형 패턴 등을 사용
기하학적 단서(geometric clues): 이미지 안의 직선과 소실점을 이용
딥러닝 기반: 여러 렌즈의 이미지를 학습한 모델로 보정. 사진 한 장으로도 가능하지만 학습된 모델이 필요

이번 시간에는 가장 널리 쓰이는 체커보드 패턴 방식을 사용.

체커보드 패턴 준비

구글에서 checkerboard pattern camera calibration으로 검색 (checker 대신 chess도 가능)
체커보드 패턴 모음에서 내려받기 가능
인쇄하거나 모니터에 띄워 두고, 교정하려는 카메라로 각도를 바꿔 가며 여러 장 촬영

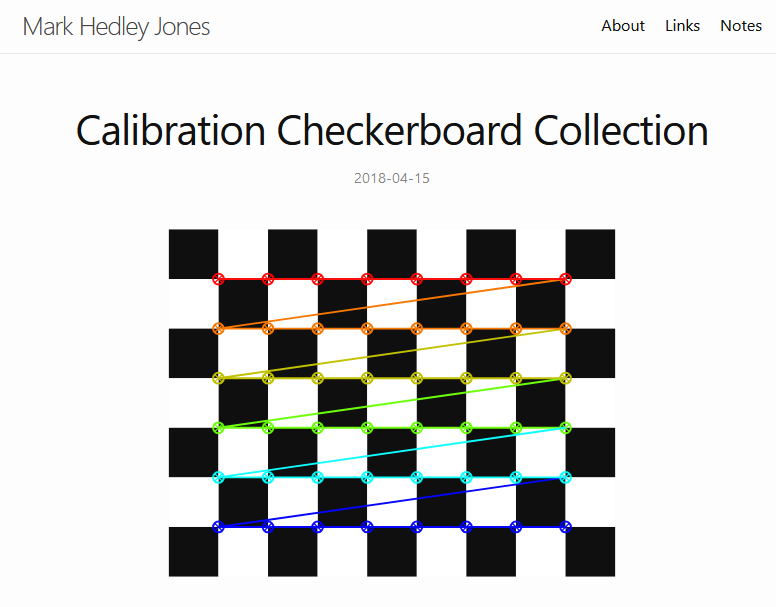

A4 용지에 인쇄할 수 있는 체커보드 패턴 모음 웹사이트

체커보드 패턴의 교차점 찾기

cv.findChessboardCorners()는 체커보드에서 검은 칸과 흰 칸이 만나는 내부 교차점을 찾음.
fisheye01.jpg는 $11 \times 8$ 칸짜리 보드이고,내부 교차점은 $10 \times 7$ 개.
(7, 10) 대신 (10, 7)도 보드를 90도 돌려 본 것으로 해석하여, 검출에 성공.

patternSize = 7, 10  # (한 행의 교차점 수, 행의 수)
flags = (
    cv.CALIB_CB_ADAPTIVE_THRESH   # 조명이 고르지 않아도 이진화
    | cv.CALIB_CB_FAST_CHECK      # 패턴이 없으면 빠르게 포기
    | cv.CALIB_CB_NORMALIZE_IMAGE # 명암 대비를 보정한 뒤 검출
)

retval, corners = cv.findChessboardCorners(
    gray,
    patternSize,
    flags=flags,
)

retval, corners.shape

실행 결과

(True, (70, 1, 2))

retval이 True이면 검출에 성공한 것이고, corners에는 $7 \times 10 = 70$ 개의 교차점 좌표가 담김.

교차점을 더 정확하게

cv.findChessboardCorners()가 찾은 초기 교차점 좌표를 cv.cornerSubPix()로 보정. 주변 밝기 변화를 이용해 픽셀보다 작은 단위까지 정밀화.

criteria = (
    cv.TERM_CRITERIA_EPS + cv.TERM_CRITERIA_MAX_ITER,  # 두 조건 중 먼저 만족하면 종료
    30,     # 최대 반복 횟수
    0.001,  # 위치 변화가 이보다 작으면 종료
)

corners2 = cv.cornerSubPix(
    gray, corners, (11, 11), (-1, -1), criteria
)  # (11, 11)은 탐색 창의 반쪽 크기, (-1, -1)은 제외 영역 없음

img_corner = cv.drawChessboardCorners(
    src.copy(), patternSize, corners2, retval
)

to_pil(img_corner)

어안 왜곡으로 휘어진 체커보드 위에 검출한 교차점을 이어 표시한 결과

교차점을 이은 선이 곧지 않고 바깥쪽으로 휘어 있음. 이 휘어진 정도가 곧 렌즈 왜곡의 크기.

모든 이미지에서 교차점 좌표 찾기

교정에는 여러 장의 사진이 필요. 사진마다 실제 패턴의 3차원 좌표(objpoints)와 이미지에서 찾은 2차원 좌표(imgpoints)를 짝지어 모음.

filenames = sorted(glob.glob("fisheye*.jpg"))  # *은 "아무 글자들"

# 패턴 한 장의 3차원 기준 좌표. 평면이므로 z는 0
objp = np.zeros(
    (1, patternSize[0] * patternSize[1], 3), np.float32
)
objp[0, :, :2] = np.mgrid[
    0 : patternSize[0], 0 : patternSize[1]
].T.reshape(-1, 2)

objpoints = []  # 3차원 좌표
imgpoints = []  # 2차원 좌표

for fname in filenames:
    gray = cv.imread(fname, cv.IMREAD_GRAYSCALE)
    retval, corners = cv.findChessboardCorners(
        gray, patternSize, flags=flags
    )
    if retval:  # 교차점을 찾은 사진만 사용
        objpoints.append(objp)
        imgpoints.append(
            cv.cornerSubPix(
                gray, corners, (11, 11), (-1, -1), criteria
            )
        )

len(filenames), len(objpoints)

실행 결과

(4, 4)

objp에서는 1칸을 1로 설정. 따라서 tvecs의 이동 거리는 칸 단위. 실제 칸 크기를 밀리미터로 입력하면 이동 거리도 밀리미터 단위.

여기서는 교정 흐름 확인을 위해 4장만 사용. 실제 촬영에서는 보드가 화면의 여러 위치와 기울기에 나타나도록 사진을 충분히 수집. 검출에 실패한 사진은 retval이 False이므로 자동 제외.
